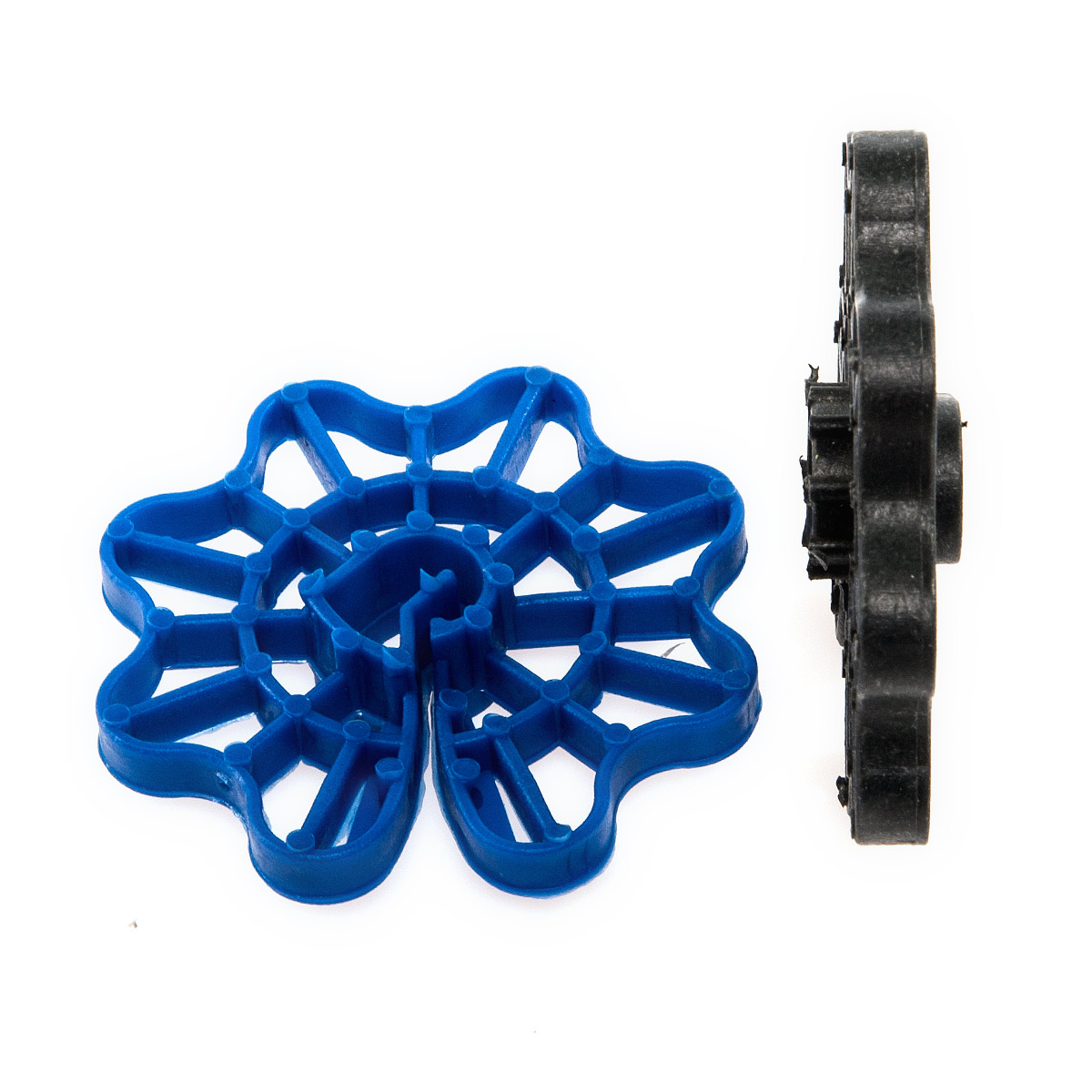

Фиксатор Звездочка 25/5-16

Основные характеристики

Наименование: фиксатор арматуры «Звездочка» 25мм
Исполнение: немецкий конструктив
Толщина защитного слоя: 25 мм
Диаметр используемой арматуры: 5–16мм
Тип изделия: пластиковый фиксатор защитного слоя
Назначение: позиционирование арматуры относительно опалубки
Материал: полимерный материал
Способ установки: защелкивание непосредственно на арматурном стержне
Основное применение: вертикальное и пространственное армирование
Область применения: монолитное строительство, производство железобетонных конструкций и изделий

Фиксатор защитного слоя «Звездочка» 25мм(немецкий конструктив)

При изготовлении монолитных и сборных железобетонных конструкций важно обеспечить правильное положение арматуры внутри будущего бетонного элемента. Арматурный каркас должен находиться на заданном проектом расстоянии от поверхности конструкции, а это расстояние необходимо сохранить не только при сборке каркаса, но и во время установки опалубки и бетонирования.

Для решения этой задачи применяется фиксатор арматуры «Звездочка» 25мм

Изделие предназначено для формирования защитного слоя бетона толщиной 25мм и подходит для арматурных стержней диаметром от 5 до 16мм.

Благодаря широкому диапазону применяемой арматуры одна модель может использоваться при выполнении различных видов арматурных работ.

Немецкий конструктив

Особенностью данной модели является исполнение, обозначаемое как «немецкий конструктив»

Конструкция фиксатора предусматривает центральный захват для арматурного стержня и систему радиальных опорных элементов. Такая геометрия позволяет совместить надежное закрепление изделия на арматуре с формированием стабильного расстояния до поверхности опалубки.

Фиксатор устанавливается вручную непосредственно на стержень. После защелкивания он удерживается на арматуре без применения отдельного крепежа или дополнительной вязальной проволоки.

Радиально расположенные наружные элементы образуют рабочий контур фиксатора и обеспечивают необходимое расстояние от арматуры до опалубки.

Для данной модели величина защитного слоя составляет 25мм.

Для арматуры диаметром от 5 до 16 мм

Одним из основных преимуществ модели является широкий диапазон совместимости с арматурными стержнями.

Фиксатор «Звездочка» 25мм, немецкий конструктив, предназначен для арматуры диаметром 5–16 мм.

Это позволяет применять его как с арматурой небольшого диаметра, так и с более крупными стержнями, используемыми при устройстве различных железобетонных элементов.

Универсальность по диаметру арматуры упрощает подбор комплектующих для строительного объекта и позволяет сократить количество различных типоразмеров фиксаторов на складе.

Принцип работы

В центральной части «Звездочки» находится специальный прижимной захват, в который устанавливается арматурный стержень.

При монтаже фиксатор:

1. подводится к арматуре;
2. защелкивается на стержне;
3. удерживается на нем за счет конструкции центрального захвата;
4. наружной частью контактирует с опалубкой;
5. формирует необходимое расстояние между арматурой и поверхностью будущей бетонной конструкции.

Таким образом, арматура располагается на заданном расстоянии от опалубки, соответствующем защитному слою 25мм.

Где применяется фиксатор «Звездочка» 25мм

Данная модель может применяться при армировании:

• монолитных стен;
• железобетонных колонн;
• пилонов;
• вертикальных элементов фундаментов;
• диафрагм жесткости;
• стен подвалов;
• различных вертикальных железобетонных элементов;
• пространственных арматурных каркасов;
• сборных железобетонных изделий.

Фиксатор особенно удобен при вертикальном армировании, поскольку закрепляется непосредственно на стержне.

Преимущества фиксатора «Звездочка» 25мм

Защитный слой 25мм

Геометрия изделия рассчитана на формирование расстояния 25 мм от арматурного стержня до поверхности опалубки.

Арматура от 5 до 16мм

Широкий рабочий диапазон позволяет применять одну модель с различными диаметрами арматурных стержней.

Немецкий конструктив

Продуманная конструкция сочетает центральный захват арматуры и радиальную наружную часть, предназначенную для стабильного позиционирования стержня относительно опалубки.

Надежная фиксация

Фиксатор защелкивается непосредственно на арматуре, что помогает сохранять его положение при монтаже арматурного каркаса.

Радиальная форма

Рабочие элементы расположены по окружности. Такая геометрия удобна при использовании фиксатора на вертикальной и пространственно расположенной арматуре.

Быстрая установка

Монтаж выполняется вручную и не требует специального инструмента.

Небольшой вес

Полимерный материал обеспечивает малый вес изделия, что удобно при перевозке, складировании и работе на строительном объекте.

Универсальное применение

Модель подходит для различных видов монолитных и железобетонных конструкций, в которых проектом предусмотрен защитный слой 25 мм.

Удобство при большом объеме работ

Простая установка позволяет быстро размещать необходимое количество фиксаторов на арматурном каркасе при выполнении серийных монтажных операций.

Для чего нужен защитный слой бетона 25мм

Защитный слой представляет собой расстояние от наружной поверхности арматуры до ближайшей поверхности железобетонной конструкции.

Он является важной частью железобетонного элемента и предусматривается проектной документацией в зависимости от типа конструкции, диаметра арматуры и условий эксплуатации.

Использование специальных фиксаторов позволяет удерживать арматуру в проектном положении до и во время бетонирования.

Если проектом установлен защитный слой 25мм, необходимо применять фиксатор соответствующего типоразмера.

«Звездочка» 25мм обеспечивает именно такое расстояние между арматурой и поверхностью опалубки.

Особенности применения

При установке необходимо равномерно распределять фиксаторы по арматурному каркасу таким образом, чтобы стержни сохраняли требуемое положение и не приближались к поверхности опалубки при выполнении монтажных и бетонных работ.

Шаг установки зависит от:

• диаметра арматуры;
• жесткости арматурного каркаса;
• размеров железобетонной конструкции;
• расположения стержней;
• конфигурации опалубки;
• количества пересечений арматуры;
• проектных требований к защитному слою.

Фактическое количество фиксаторов должно определяться с учетом конструкции конкретного арматурного каркаса. Рекомендуемый расход на м2/штук: 6-10 в зависимости от диаметра арматуры.

Закажите фиксатор «Звездочка» 25мм

Нужен надежный фиксатор для защитного слоя 25 мм? Закажите «Звездочку» 25мм немецкий конструктив для арматуры диаметром 5–16мм.
Применяется для профессионального применения в монолитном строительстве и при изготовлении железобетонных конструкций.

Оформите заказ или свяжитесь с нами для расчета необходимого количества фиксаторов для вашего объекта.
