Фиксатор Звездочка 20/5-16

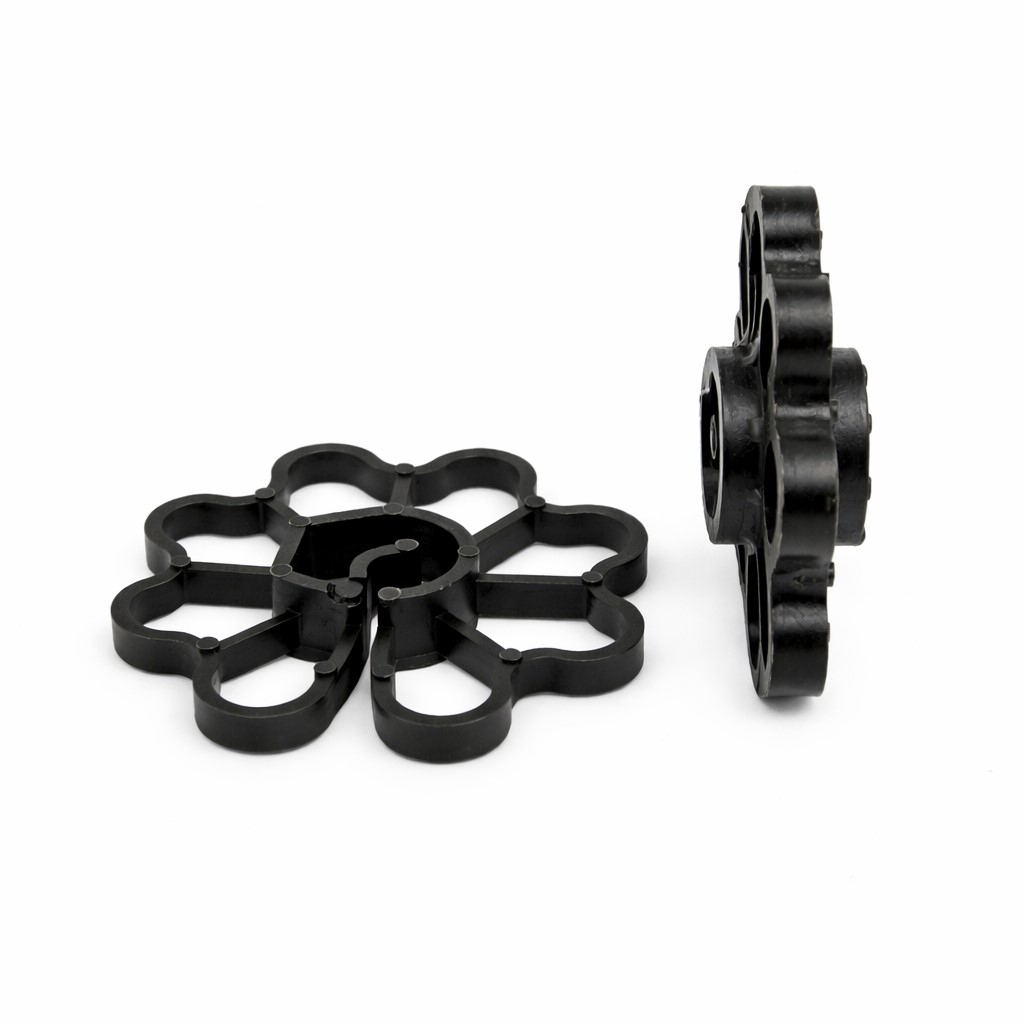

Фиксатор защитного слоя «Звездочка» 20 мм

При устройстве железобетонных конструкций арматурный каркас должен располагаться на предусмотренном проектом расстоянии от поверхности будущего бетонного элемента. Для сохранения этого расстояния применяются специальные пластиковые фиксаторы.

Фиксатор «Звездочка» 20 мм предназначен для формирования защитного слоя бетона толщиной 20 миллиметров. Он устанавливается непосредственно на арматуру от 5 до 16мм и помогает удерживать стержень арматуры на заданном расстоянии от опалубки во время монтажа арматурного каркаса и последующего бетонирования.

Характерная радиальная форма изделия позволяет использовать фиксатор в конструкциях, где арматура располагается вертикально или наклонно.

Принцип работы фиксатора

В центральной части «Звездочки» расположен захват для арматурного стержня. При установке фиксатор защелкивается на арматуре и удерживается на ней без необходимости применения дополнительной вязальной проволоки.

Наружный контур изделия образует опорные элементы, расположенные по окружности. При контакте с опалубкой они обеспечивают необходимое расстояние от арматуры до поверхности будущей железобетонной конструкции.

Для модели 20 мм это расстояние соответствует заданному защитному слою 20 мм.

Где применяется «Звездочка» 20 мм

Фиксатор может использоваться при армировании:

• монолитных стен;
• железобетонных колонн;
• вертикальных элементов фундаментов;
• диафрагм и других монолитных конструкций;
• железобетонных изделий;
• конструкций со сложным или пространственным арматурным каркасом.

Особенно удобно применение «Звездочек» на вертикальных стержнях, поскольку фиксатор закрепляется непосредственно на арматуре и сохраняет свое положение при сборке каркаса.

Преимущества фиксатора «Звездочка» 20 мм

Точное формирование защитного слоя

Конструкция изделия рассчитана на создание расстояния 20 мм между арматурным стержнем и поверхностью опалубки. Это помогает выдерживать проектное положение арматуры перед бетонированием.

Надежное крепление на арматуре

Центральный замок позволяет закрепить фиксатор непосредственно на арматурном стержне. После установки изделие удерживается на арматуре и не требует отдельного крепежа.

Радиальная конструкция

Опорные элементы расположены по окружности, благодаря чему фиксатор сохраняет рабочее расстояние при изменении своего положения относительно опалубки.

Быстрый монтаж

Для установки не требуется специальный инструмент. «Звездочка» надевается на арматурный стержень вручную, что упрощает и ускоряет сборку арматурного каркаса.

Небольшой вес

Полимерное исполнение делает фиксатор легким и удобным при транспортировке, хранении и проведении монтажных работ.

Универсальность применения

Фиксаторы «Звездочка» применяются в монолитном строительстве и при производстве железобетонных изделий, где требуется обеспечить стабильное положение арматуры относительно опалубки.

Удобство при вертикальном армировании

Конструкция особенно эффективна при устройстве стен, колонн и других вертикальных железобетонных элементов.

Для чего необходим защитный слой 20 мм

Защитный слой бетона отделяет арматуру от поверхности железобетонной конструкции. Его толщина задается проектной документацией с учетом типа конструкции, условий эксплуатации и требований действующих нормативных документов.

Применение фиксатора соответствующего размера позволяет правильно расположить арматуру перед бетонированием и снизить вероятность ее смещения к поверхности опалубки.

Если проектом предусмотрен защитный слой 20 мм, для его формирования может применяться фиксатор соответствующего типоразмера — «Звездочка» 20 мм.

Рекомендации по применению

Фиксаторы необходимо устанавливать на арматурном каркасе с таким шагом, чтобы арматура сохраняла проектное положение во время сборки конструкции и подачи бетонной смеси.

Количество фиксаторов и схема их расположения определяются с учетом:

• конструкции арматурного каркаса;
• диаметра и жесткости арматурных стержней;
• размеров железобетонного элемента;
• типа опалубки;
• проектной толщины защитного слоя;
• условий проведения бетонных работ.

Перед применением рекомендуется убедиться, что размер центрального захвата конкретного исполнения фиксатора соответствует диаметру используемой арматуры.
