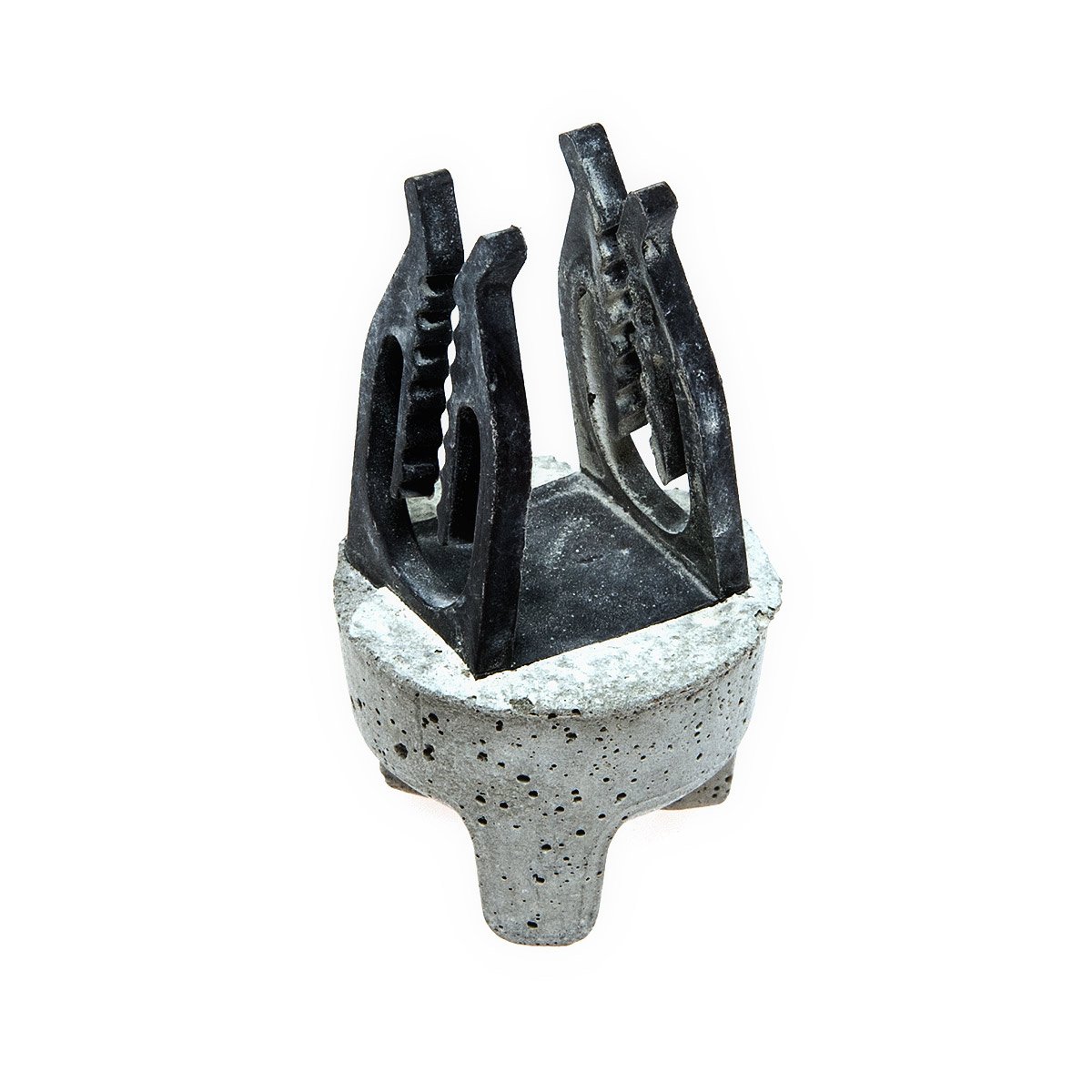

Фиксатор бетонный 25 с пластиковым фиксатором

Бетонные фиксаторы защитного слоя с пластиковым наконечником

Правильное расположение арматуры внутри железобетонной конструкции напрямую связано с соблюдением проектной толщины защитного слоя. Чтобы арматурный каркас сохранял необходимое положение во время монтажа и бетонирования, применяются специальные фиксаторы

Бетонные фиксаторы арматуры с пластиковым наконечником сочетают жесткое бетонное основание и удобный элемент крепления арматурного стержня. Такая конструкция позволяет использовать фиксатор при устройстве защитного слоя в монолитных зданиях и сооружениях, а также при производстве сборных железобетонных изделий

Бетонное основание высокой прочности

Основу фиксатора составляет мелкозернистый бетон класса B45

По результатам испытаний контрольных образцов в возрасте 28 суток средняя прочность бетона на сжатие составила 62,9 МПа, или 107 % от требуемого в протоколе значения. Лаборатория подтвердила соответствие испытанной серии требуемой прочности.

Высокая прочность и жесткость бетонного основания позволяют фиксатору создавать устойчивую опору для арматурного каркаса и помогают сохранять заданное положение арматуры в процессе выполнения работ

Водонепроницаемость W18

По представленному протоколу испытаний бетон, применяемый для изготовления фиксаторов защитного слоя, показал фактическую марку по водонепроницаемости W18.

Высокая водонепроницаемость бетонного основания является важной характеристикой изделия, предназначенного для совместной работы с железобетонной конструкцией

Морозостойкость F400

Лабораторные испытания также подтвердили высокую морозостойкость применяемого бетона.

При заявленном в протоколе проектном значении F200 фактический результат испытаний составил F400

Это позволяет рассматривать бетонное основание фиксатора как долговечный элемент, устойчивый к многократным циклам замораживания и оттаивания

Пластиковый наконечник для фиксации арматуры

Верхняя часть изделия предназначена для закрепления арматурного стержня. Конструкция наконечника обеспечивает удобную установку фиксатора непосредственно на арматуру.

Используемая система крепления «крест на крест» помогает уменьшить возможность проворачивания фиксатора относительно поверхности опалубки и способствует сохранению заданного положения арматуры

Стабильный защитный слой

Одно из основных преимуществ бетонного основания — его высокая жесткость и надежность

При правильном подборе высоты фиксатора арматура устанавливается на предусмотренном расстоянии от поверхности будущей железобетонной конструкции. Это помогает сформировать проектный защитный слой и сохранить положение каркаса во время подготовки к бетонированию

Для горизонтального и вертикального армирования

Конструкция фиксатора допускает применение как при горизонтальном, так и при вертикальном расположении арматуры

Фиксаторы могут применяться при устройстве:

• монолитных фундаментных плит;
• перекрытий;
• стен;
• колонн;
• балок и других железобетонных элементов;
• сборных железобетонных изделий

Конкретный тип и схема установки фиксаторов должны выбираться с учетом проектного защитного слоя, диаметра арматуры и конструкции арматурного каркаса.

Технические характеристики

Тип изделия: фиксатор защитного слоя арматуры с бетонным основанием и пластиковым наконечником

Назначение: установка арматуры и формирование защитного слоя бетона

Материал основания: мелкозернистый бетон

Класс бетона: B45

Средняя прочность бетона на сжатие в возрасте 28 суток: 62,9 МПа по протоколу испытаний

Водонепроницаемость бетона: W18 по результатам лабораторных испытаний

Морозостойкость бетона: F400 по результатам лабораторных испытаний

Толщина формируемого защитного слоя: 25, 30, 35, 40, 50, 60мм

Диаметр арматуры: нижняя арматура от 8 до 25мм; верхняя арматура от 8 до 16мм

Положение при монтаже: горизонтальное и вертикальное

Тип крепления: пластиковый наконечник с фиксацией арматурного стержня

Преимущества бетонных фиксаторов

Высокая жесткость основания.
Бетонное основание устойчиво к деформации и способствует сохранению проектного положения арматуры.

Высокая прочность бетона
Средняя прочность контрольных образцов в возрасте 28 суток составила 62,9 МПа

Водонепроницаемость W18
Характеристика подтверждена лабораторными испытаниями бетона, применяемого для изготовления фиксаторов

Морозостойкость F400
Фактический показатель испытанного бетона превысил указанное в протоколе проектное значение F200

Надежное крепление к арматуре
Пластиковый наконечник позволяет установить фиксатор непосредственно на арматурный стержень

Стабильность положения
Конструкция крепления помогает снизить риск смещения и проворачивания фиксатора во время монтажных работ

Широкий диапазон защитного слоя
Доступны исполнения для формирования защитного слоя от 25 до 60мм

Универсальность применения
Фиксаторы могут использоваться с арматурой различных диаметров и устанавливаться в горизонтальных и вертикальных железобетонных конструкциях

Бетонное основание
В отличие от полностью пластикового фиксатора, опорная часть изделия выполнена из материала, близкого по своей природе к бетону основной железобетонной конструкции

Область применения

Бетонные фиксаторы с пластиковым наконечником предназначены для применения:

• в монолитном строительстве;
• при изготовлении сборного железобетона;
• при армировании фундаментных плит;
• при устройстве стен и перекрытий;
• при армировании колонн и балок;
• при производстве железобетонных конструкций, где требуется выдержать проектную толщину защитного слоя

Использование фиксаторов позволяет точно позиционировать арматурный каркас перед бетонированием и помогает сохранять требуемое расстояние между арматурой и поверхностью железобетонного элемента

Почему стоит выбрать бетонный фиксатор с пластиковым наконечником

Такой фиксатор объединяет преимущества двух конструктивных материалов

Бетонное основание обеспечивает жесткость, устойчивость и высокие характеристики по прочности, морозостойкости и водонепроницаемости.

Пластиковый наконечник обеспечивает удобное закрепление изделия непосредственно на арматурном стержне

В результате получается практичный фиксатор защитного слоя, предназначенный для надежного позиционирования арматуры и сохранения проектной геометрии арматурного каркаса при выполнении железобетонных работ
